PiKVM - 搭配WIFI连接的用户使用场景

• 剧组外拍等户外无路由器环境，需要近场移动网络远程协助时
• 高密级网络不能接入客户路由器，而现场工程师近场调试时又需要总部工程师接入远程支援时

必备硬件清单

1. 户外移动电源（如电小二）或充电宝 + DC-5V转12V升压线
2. 环境内的移动无线网络（随身WiFi或开启手机热点或CPE路由器 AP热点）
3. 适配的迷你路由器（手动配置为无线网卡）
4. PiKVM盒子有线网套餐 + 采集卡 + HDMI线 + USB HID线 + 网线

TP-LINK迷你路由器工作模式

• Router（路由模式）：共享宽带上网
• AP（接入点模式）：将有线转无线，作“无线交换机”
• Repeater（中继模式）：放大无线信号
• Client（客户端模式）：作为无线网卡连接现有网络（本方案采用此模式）
• Bridge（桥接模式）：无线连接两个网络

参考：TP-LINK官方说明

WIFI方案优劣和劣势对比

优势

部署灵活，无需布线，可在有WiFi信号处远程控制设备（如车载工作站） 只需将pikvm和mini路由器部署在现场被控机一侧（如剧组的支援车上） 主控端 无需布线连接，可在任何有wifi信号的地方舒服的姿势用笔记本电脑进行近场远程控制 如车载的高性能剪辑工作站来工作，不用人也必须坐在车载工作站面前。

劣势

无线带宽限制（迷你路由器带宽为300Mbps），画面刷新率受限（有线可达1080X1920p@120fps，无线约1080X1920p@30fps），建议调整为1280×720 达稳定的60fps 。 连入千兆路由器时盒子有线网络为 1000Mbps，使用wifi模式传输被控机高清画面时瓶颈受限于迷你路由器（网卡）的网速，原本有线网盒子支持的MJPG高刷新1080X1920p 120fps， 需要较大的网络传输带宽（网卡至少600Mbps以上），而TP-link生产的迷你便携路由器信号发射功率有线最高传输带宽为300Mbps ，因此画面会被==限制在1080X1920p 30fps== 鼠标有明细延迟感
如手头有千兆的CPE 移动随身wifi，建议可以不用此便携路由器，可将PIKVM盒子网口接入带 LAN口和热点与一身的随身上网wifi即可。或者等待TPLink等厂商出现新一代 600Mbps以上的便携口袋mini路由器来获得更高刷新率。

配置教程

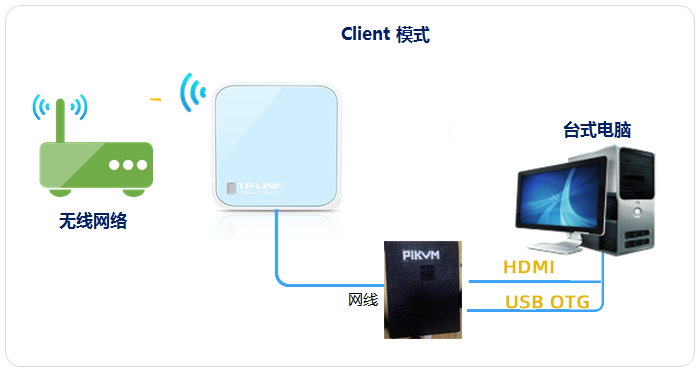

PiKVM盒子 + 迷你路由器（Client模式）+ 热点WiFi使用步骤：

1. 迷你路由器复位：通电状态下按RESET键5-8秒至指示灯快闪3次
2. 电脑网线直连搭配的TPLink-迷你路由器，访问 http://192.168.1.253/，设置密码并选择Client模式
3. 扫描并连接目标WiFi（如手机热点），填写密码后重启路由器
4. 将连接电脑的网线改接至PiKVM盒子网口
5. 重启盒子和路由器电源，此时盒子通过迷你路由器作为wifi网卡连入 移动热点

6. 如热点为CPE路由器，可进入路由器后台查找（迷你路由器背面标签的MAC地址对应的），如不方便进入热点路由器后台， 可用连入同wifi的手机用局域网扫描App（如:Fing）或者笔记本电脑上使用局域网扫描工具 如：https://pikvm.cn/download/tools/pingtools.zip, 笔记本电脑上解压直接运行pingtools.exe。也可自行选用其他同网段IP地址扫描工具，扫描wifi内可用局域网ip 验证https://[局域网内扫出的每个ip]/api/info 有json数据返回即为盒子IP, 浏览器访问 https://盒子IP/进入PiKVM主控管理界面
